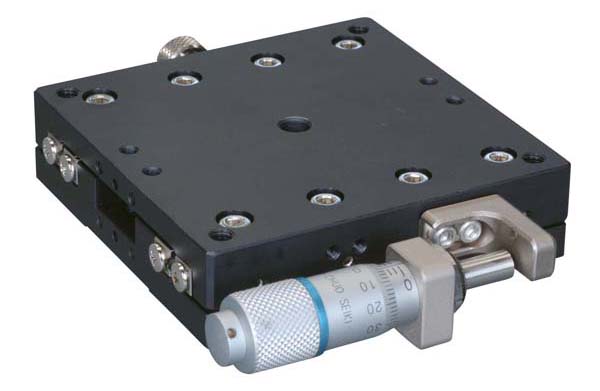

ハイグレードアルミXステージ 70×70（対称型）
移動量ステージ面
| ±3mm |
| 70mm×70mm |
 | YES |
製品資料
※寸法記載がない部分はお問い合わせください。
▲PAGE TOP
説明
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。
標準型、対称型があり左右対称が構成できます。
送り方式は標準マイクロ、ファインピッチマイクロがあります。
クランプ方式は板クランプ、操作側クランプがあります。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
▲PAGE TOP
仕様
移動方向ステージ面クランプ方式操作部取付位置移動機構/送り方式移動量移動量/ツマミ１回転目量感度移動ガイド移動精度HV移動精度YPモーメント剛性平行度運動の平行度耐荷重質量主要材質/表面処理
| X軸1方向 |
| 70mm×70mm |
| 板クランプ |
| サイド |
| MHS4-6.5FP（ファインピッチマイクロ） |
| ±3mm |
| 0.1mm |
| マイクロメータ式0.002mm |
| 0.001mm |
| HG-VCR（V溝とクロスローラ） |
| 真直度（水平�1�7�1�7垂直）0.002mm |
| ヨーイング20sec、ピッチング30sec |
| ヨー剛性 0.03sec/N�1�7�1�7cm、ピッチ剛性 0.10sec/N�1�7�1�7cm、ロール剛性 0.10sec/N�1�7�1�7cm |
| 0.030mm |
| 0.010mm |
| 78.4N（8kgf） |
| 0.30kg |
| アルミ合金／黒アルマイト梨地 |
