日本CHUO中央精机株式会社SEIKI平台LS-6042-CR7
1

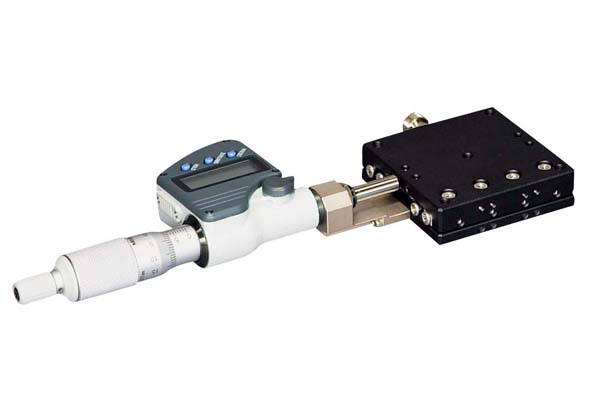

ハイグレードXステージ 60×60（対称型）
移動量ステージ面
| ±6.5mm |
| 60mm×60mm |
 | YES |
製品資料
※寸法記載がない部分はお問い合わせください。
▲PAGE TOP
説明
HG-VCR方式を採用した高精度、高剛性ステージです。
標準型、対称型があり左右対称が構成できます。
送り方式は送りねじ、標準マイクロ、ファインピッチマイクロ、デジマチックマイクロがあります。
クランプ方式は板クランプ、操作側クランプがあります。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
▲PAGE TOP
仕様
移動方向ステージ面クランプ方式操作部取付位置移動機構/送り方式移動量移動量/ツマミ１回転目量感度移動ガイド移動精度HV移動精度YP許容モーメントモーメント剛性平行度運動の平行度耐荷重質量主要材質/表面処理
| X軸1方向 |
| 60mm×60mm |
| 板クランプ |
| センター |
| MHN4-25MB（デジマチックマイクロメータ） |
| ±6.5mm |
| 0.5mm |
| デジタル表示式0.001mm |
| 0.001mm |
| HG-VCR（V溝とクロスローラ） |
| 真直度（水平�1�7�1�7垂直）0.001mm |
| ヨーイング15sec、ピッチング25sec |
| ヨー 1200N�1�7�1�7cm、ピッチ 1200N�1�7�1�7cm、ロール 1200N�1�7�1�7cm |
| ヨー剛性 0.04sec/N�1�7�1�7cm、ピッチ剛性 0.04sec/N�1�7�1�7cm、ロール剛性 0.02sec/N�1�7�1�7cm |
| 0.015mm |
| 0.007mm |
| 196N（20kgf） |
| 0.6kg |
| ステンレス／黒色酸化�1�7�1�7�1�7�1�7�1�7�1�7 |
